2025年5月20日记录

今天主要是了解了市场常见的低压RGB灯条的各种型号：

1.RGB：传统的红绿蓝3色

2.RGBW：增加了一组白光，依旧是单一色温

3.RGBWW(RGBCW)：增加了一组冷白一组暖白，可以调节色温

另外还对IC有了新的认知：

1.WS2811:独立驱动芯片+外置LED,多为1控3

2.WS2812B(E)：内部封装

3.WS2815：增加备用信号线，带断点续传功能，备用信号线接地

此外还了解到APA102C灯条，支持SPI功能，由正 负 信号 时钟，四线控制，以及DMX512协议

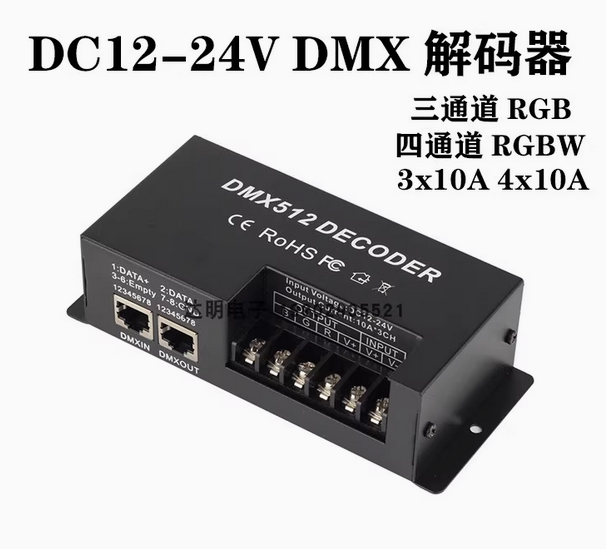

单片机给到 RS485模块（TTL转换成RS485信号），给到DMX512DMX512解码器，接线：R G B W 。

（如图所示）

感觉有点回到了，led控制器的地方，确实还是专业控制的方案最为便利，明天深入研究一下，帧动画的制作！
